NTC Thermistor pro Communication Optical

X-Meritanorum manufacturarum NTC Thermistor ad Communicationem Opticam adhibitam pro temperie sentiendi in transceivers opticis, inclusis SFP, QSFP et CFP factores formant. Haec membra prope laser diode vel intra TEC fasciculum ad imperium ponuntur ut feedback real-time temperatus. Resistentia valorem praevidens cum temperatura mutat, permittens imperium circuii ad punctum operantem laser sustinendum stabilitum.

Cras adipiscing tortor in optical moduli commodo pluma non est. Laser necem mutationibus circa 0,1 nm per gradus Celsius per plures DFB lasers. Temperatura egisse paucorum graduum output extra acceptum canalem fenestrae in DWDM systemata movere potest. NTC Thermistor pro Communicatione Optical signum dat feedback quod exactoris TEC utitur ad hanc calliditate emendandam.

Quomodo NTC Thermistoris functiones in modulo optico?

NTC Thermistor ad Communicationem Opticam proprie eidem submonti cum laser diode coniungitur vel lateri frigido TEC adnectitur. Temperatus laseris mutato, resistentia thermistor mutat secundum curvam nonlinearem a R25 valore et B constanti definitam. Circuitus moderatio hanc resistentiam metitur, eam ad valorem temperaturae convertit, currentem TEC aptat ut laser ad scopum temperatura reducat.

Necessitudo inter resistentiam et temperiem aequationem mensuram sequitur;

R(T) = R25 × exp[ B (1/T - 1/298.15) ]

Ubi T est in Kelvin et B est materia constans. Pro moduli applicationes optici, valores B25/50 inter 3380 K et 3950 K communes sunt. Electio pendet ab exspectatione operandi temperatura range et resolutio quae per ambitum temperantiae requiritur.

Technical Parameters

Mensam infra recenset normarum figurarum quae ex X-Meritano praesto sunt. Valores consuetudines possibilia sunt pro inceptis voluminis.

Omnes valores in productione verificantur. Plena fama cum resistentia et B valor mensurae pro unaquaque massa suppleri possunt.

Magni momenti nota de calefactione sui:  Mensuratio currentis per NTC satis humilis esse debet quod potentia in thermistoris dissipata suam temperaturam plus quam 0.1°C non elevat. Pro 10 kΩ NTC cum factore dissipationis 1.5 mW/°C, hoc significat mensura currentis infra circiter 120 µA manere debet. Excedens hoc thermistor facit ut caliditatem maiorem quam laser ipsa temperies legeret, quae potestatem ansam ad overcool ducere potest.

Physical Design and Mounting

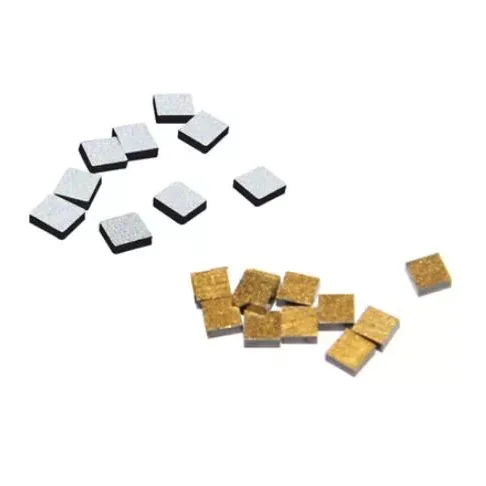

X-Meritan supplet NTC Thermistor ad Communicationis Opticam in nudo chip forma, cum Au vel Ag electrodes, apta ad nexus vel solidandas in submontibus ceramicis. Discus dimensiones typice sunt in latitudine 0,5 mm × 0,5 mm ad 1.0 mm × 1.0 mm, crassitudine ab 0.2 mm ad 0,5 mm. Hoc parvum vestigium permittit collocationem directo laser diodae adiacentem sine impedimento cum via optica.

Pro clientibus qui componentem praealtatum malunt, chip potest in parvam aluminam vel tabellarium nitridum aluminium cum filis plumbatis congregari. Haec versio facilius tractatur in lineas conventus manuales et processum compagem simpliciorem reddit.

Electrode superficies vel Au compages filum seu PbSn/AuSn solidatorium destinatur. Metallizationes specificae electae sunt secundum processum conventus emptoris. Datasheets praebemus cum parametris commendatae compages pro sulum electrode speciei.

Responsum tempus ac scelerisque coitus

Scelerisque tempus constans ex nudo chip NTC est typice infra 1 secundum, cum tenui strato scelestae tenaces vel solidi insidet. In aere adhuc, sine ascendendo, tempus assiduum est altius. Ad applicationes moduli optici, NTC in superficie cum laser diode vel TEC frigido laminae thermally coniungi debere. Crassa gluten linea seu aer hiatus responsio tardabit et temperatura offset inter sensorem et laser inducet.

Commendamus ascendentes NTC chip cum thermally conductivo tenaces vel solido preform. Crassitudo compagis ad minus quam 25 µm coercenda est. Hoc efficit ut NTC temperiem laseris cum mora minimal indagat, quae critica est ad TEC imperium loramenta operantium in rates renovatis supra 10 Hz.

Stabilitatem et Long-Term Drift

NTC Thermistor ad Communicationem Opticam  parvam resistentiam egisse per tempus potest exhibere, praesertim cum operati sunt in temperaturis elevatis. Nostra materialis formula et electrode passionis hanc summam in gradum redigunt qui non afficiunt moduli optici perficiendi per X annos servitii typici vitae. Mensa infra indicat expectata calliditate sub diversis condicionibus repositionis, innixa internis probationis firmitate.

Hi valores in probatione accelerato fundantur et cautiones non sunt. Summa actualis dependet a accentus, humiditas et vena operativa. Praebere possumus relationem accuratam firmitatis in inceptis idoneis.

Vestibulum et Qualitas Imperium

Astulae NTC producuntur in nostra facilitate utendi technicis ceramicis. Fluxus fabricandi includit praeparationem pulveris, taenia abiectionis, electrode imprimendi, sintering, aleam et finalem electricae probationem. Materiam compositionem in domo moderamus quae temperatio notarum B valoris et resistentiae.

Uterque praepostere probatus est;

Resistentia ad 25° C subtilitate assidue temperatus balneum

B valor mensurae resistentiae computata ad 25°C et 50° C

Visual inspectionem sub magnificatione

Insulation resistentia

● Libitum scelerisque cycling per Lorem petitionem

Expertus notitia scrinium est et cum singulis shipment praesto esse possunt. Nos quoque rationes ad inspectionem venientium specialium emptorum sustinemus.

Electio Guide

Eligere rectam NTC thermistorem pro modulo optico tuo, factores sequentes considera:

1. R25 value

Valores communes sunt 10 kΩ et 100 kΩ. Valores resistentiae inferioris plus mensurae currentis hauriunt, sed ad strepitum minus sensibilem. Valores resistentiae superiores faciliores sunt metiendis circuitibus simplicibus ADC. Electio saepe pendet a TEC moderatoris IC in modulo adhibita. Multi exactoris laseris et astulae TEC moderatoris optimized sunt pro iugi resistentia NTC specifica, typice 10 kΩ vel 50 kΩ.

2. B valorem

Valor B determinat quantum resistentia per gradus mutatur. Superior B valor maiorem resistentiae mutationem per gradus dat, quae solutionem temperaturae emendare potest. Attamen praestantissimum B valorem etiam significat resistentiam altissima in temperaturis frigidis, quae initus extensionis ambitus mensurae excedunt. B25/50 = 3435 K commune compromissum est modulorum opticorum operantium ab -10°C ad +75°C.

3. Tolerantia

Resistentia tolerantiae et B praestantia tolerantiae temperaturae mensurae accurationem directe afficiunt. A ±1% resistentia tolerantia cum ±1% B valorem tolerantiae consequitur in errore initiali temperatus circiter ±0.3°C ad 25°C. Ad DWDM applicationes ubi aequalitas stabilitatis intra ±0.01 um debet esse, hic error nimium magnus esse potest. Calibrationis gressus in firmware moduli tolerantiam initialem compensare potest, tolerantia autem satis arcta esse debet ut calibratio in range operativa valida maneat.

4. Package et compages

NTC intra moduli optici intra spatium opportunum aptare debet. Abutmentum nudum minimum vestigium praebent, sed nexum filum exigunt vel apparatum moriuntur attach. Pre-escendentes astulas in cursoribus ceramicis simpliciorem conventum sed altitudinem add. Utrumque optiones praebere possumus ac monere de optima electione pro recta productione tua.

5. sui calefactio

Mensura currentis humilis servanda est. Pro 10 kΩ NTC cum dissipatione factoris 1.5 mW/°C, maxima mensura currentis pro 0.1°C calefactionis sui est circiter 120 µA. Si moderatoris vestri TEC altiori currenti utatur, considera resistentiam inferiorem NTC vel maiorem chip cum superiore dissipationis factor.

Si incertum es quem parametri eligere, praebere numerum partium TEC moderatorem tuum et scopum temperatura range. Compatible NTC configurationem possumus commendare.

Typical Applications

SFP et QSFP Optical Transceivers

NTC thermitores intra moduli adhibentur ad temperaturam laseris monitorem. Signum in TEC moderatoris pascitur, quod laser temperatura fixa conservat, fere 25°C vel 45°C secundum consilium laser.

DWDM and Coherent Modules

Nam lasers angustas lineas et necem-stabilis, in NTC accuratio critica est. Imperium ansa temperamentum intra ±0.1°C tenere debet ut necem intra craticulas canalis determinatos contineat.

Laser Diode Submounts

In nudo laseris diode fasciculis, NTC eidem submonti cum chip laser iuncta est. Haec praebet directum sensum temperatus sine massa scelerisque addito.

Telecom Base Statio et Outdoor Equipment

NTC thermistores adhibentur etiam in gyris magnae temperaturae amplificantium opticorum velit et transceivers, ubi ambientium temperaturae recursus magnae esse possunt.

Frequenter Interrogata

Q: Quid interest inter R25 et B valorem?

A: R25 resistentia ad 25°C. Valor B describit quomodo resistentia mutatur cum temperie. Utraque parametri opus est ad resistentiam in alia quavis alia temperie computare. Superior B valor significat resistentiam magis mutat pro data mutatione caliditatis.

Q: Quomodo resistentiam ad temperiem converto in firmware mea?

A: Simplicissima methodus est uti mensa speculata ex R25 et B genita utens aequatione Steinhart-Hart vel aequatione simplicior B. Multi TEC moderatoris ICs in conversione algorithms aedificaverunt. Praebere possumus mensam coefficiens pro speciebus NTC vestris.

Q: Possumne uti ± 5% tolerantia NTC in modulo DWDM?

A: Dependet in tua procedure calibratiis. A ±5% tolerantia resistentia, cum ±1% B coniuncta tolerantia resultat in errore temperatus supra ±1°C ante calibrationem. Si linea productio tua in temperatura nota calibrationis unum tempus exercet, initialis offset removeri potest. Sed B tolerantia scopuli accuratione adhuc afficit. Pro DWDM commendamus resistentiam saltem ±1% et valorem ± 0,5% B.

Q: Cur calefactio materiae si mensuratio currentis pauci centum microamps est?

A: Etiam parvae excursus thermistorem supra caliditatem ambientem calefacere possunt. A 100 µA vena per 10 kΩ NTC dissipat 0.1 mW. Cum dissipatione factoris 1.5 mW/°C, haec temperatura oritur 0.067°C. In laseris moduli arcte regente, quod offset potest esse significans. Mensura circuli debet uti currenti practico infimo.

Q: Tu consuetudo B valores praebes vel valores resistentes?

A: Ita. Compositionem materialem ad consequendam consuetudinem B ad 4500 K valeamus accommodare, et ad certas resistentiae valores strictis toleranciis protegere possumus. Minimum quantitatum ordo est.

Q: Potestne NTC directe ascendi in chip laseris?

A: Solet non. NTC annectitur submonti vel TEC frigida parte, non laser. Directum contactum cum laseris chip potuit introducere quaestiones electricas vel quaestiones massae scelerisque. Commendamus NTC ascendentes quam proxime laser sed electrically semotus.

Contactus et Engineering Support

Ad exempla petenda vel commendationem singulae, quaeso, quae sequuntur:

TEC moderatoris pars numeri seu mensurae current

Target laser temperatus

required temperatus accurate

Available spatium ad NTC

modus comitialis (filum vinculum, solidatio, epoxy)

Expectatur annua volumine

In uno die negoti respondemus et exempla aestimationis praebere possumus.
