Abstractum:Technologia thermoelectrica refrigeratio necessaria facta est ad administrationem thermarum in microelectronics, communicationibus opticis, et machinis medicinae. Effectus tamen laquearia cuiusvis moduli TEC ultimo determinatur ex materia sua. Hic articulus examinat quidMaterias extructa ThermoelectricOrtae sunt alternativae superiori ad ingots conventionales zonae liquatae, in densas microstructuras texturas positas, mechanicas vires auctas, et facultatem criticam ad crassitudines assiliendi usque ad 0,2 mm. Per analysim comparativam processuum fabricandi, datam possessionem mechanicam, et studiorum applicationem causa, disputatio demonstrat quomodo pontes technologiae extrutionis diuturnae artis inter efficientiam thermoelectricam et robur mechanicam demonstrant.
- What Makes Thermoelectric Materials Extruded Different from Zone-Musting Alternatives?
- Quomodo Processus extrusionis Creat structuram densam textured?
- Quare Mechanica Properties minimam magnitudinem TEC Module determina
- 0,2 mm Limen: Enabling Ultra tenues Chip Fabricatio
- Applications Quod Extrude Materias Thermoelectric
- Ab Ingot ad OMNIBUS: Vestibulum Capability et Qualitas Imperium
- Frequenter Interrogata
What Makes Thermoelectric Materials Extruded Different from Zone-Musting Alternatives?
Electio inter extrusionem et zonam liquationem non est solum materia productionis praeferenda. Totam amni fabricam profluvio pro thermoelectricis coolers — unde unctiones in lagana divisa sunt, decernit, ut quam graciles lagana illae fundari possint, quot stadium aleae sine fractura supersint.
Zona liquescens iamdudum fuit Probatio ad producendum summus puritatis Bi₂Te₃-substructio una crystallis. Processus directionalis solidificationis grana in axi augmenti adsimilat, mobilitatem optimam tabellarius tradens. Sed ipsa alignment vulnerabilitatem structuralem creat. Bi₂Te₃ crystallis facile adhaerent in plano basali, quod significat in sectione, extenuatione et congregatione materiam ad detractionem et delaminationem pronam esse — praesertim cum scopo crassitudo infra 0,5 mm cadit.
Processus exclusio fundamentaliter diversum accipit iter. Incipiens a pulveres mechanice commixto vel praepresso, materia per mortem in caliditate elevata coacta est, eam gravi deformatione plastica subiciens. Haec deformatio simpliciter materiam non figurat; Architectura frumenti internam aedificat. Effectus est corpus densum et subtilis grani cum textura crystallographico moderato — quae anisotropica onerariis commodis Bi₂Te servat, dum dramatically integritatem mechanicam auget.
Consequentia practica est significans. Ubi liquatae ingotes zonae in regula TEC modulorum cum crure altitudines 1.0-1.5 mm cedere possunt, materiarum extrusione productarum ianuam ad architecturae moduli quae antea impractical: Micro-TECs cum crure altitudines 0,2 mm, multi- stadii casus exigunt, accuratam dimensionem constantiam per omne elementum exigunt, et machinis tenuibus adiacentibus solutiones refrigerationis photonicae.
Quomodo Processus extrusionis Creat structuram densam textured?
Intellectus microstructuralis transformationis in extrusione essentialis est aestimare cur hae materiae aliter se habeant in processu amni. Mechanismus in dynamica recrystallizatione radicatur — processus in quo grana nucleantur et renascunt dum materia adhuc deformatio subit.
Frumentum expolitio per Plastic Deformationem
Per extrusionem calidum, workpiece vehementius tondendas patitur ut per mortem transit. Haec energia iactans recrystallizationem dynamicam impellit, reponat structuram frumenti primigeniam grossam cum retis grani eliquato, aequiaxato vel leviter elongato. Investigatio in p-type Bi₂Te₃-fundata composita per extrusionem calidam fabricata demonstravit celeritatem extrusionem directe gubernare stateram inter recrystallizationem et incrementum frumenti. Ad celeritatem moderatam 1.0 mm/min, mediocris magnitudinum frumenti tam tenuis quam 1.53 µm effici potest, cum magna densitate limitum frumenti anguli humilis.
Hae limites humili-anguli critici sunt. Dissimiles termini summus angulus, qui onerarias onerarias dispergunt et conductivity electricas deiciunt, limites ignobiles angi mobilitatem servant, dum adhuc conferunt ad phonon spargentes — ita reprimentes cancellos conductivity scelerisque. Hoc munus duale est quod materias extructas ad conservationem thermoelectricae faciendae competitive cum liquefactis calculis conservat dum vires mechanicas substantiales obtinet.
Textura Control et Anisotropy Procuratio
Bi₂Te₃ materia iacuit et eius proprietates thermoelectricae valde anisotropicae sunt. Directio in-plana (perpendicularis ad axem c-axis) longe altiorem mobilitatem exhibet quam directio crucis-plana. Extrusio processus rerum gestarum hanc anisotropiam per aligning c-axem preferentialiter per directionem extrusionem, creans quod notum est ut fibra textura.
Gradus texturae quantus est per factorem orientationis F, qui ab 0 (temere) ad 1 (perne aligned) vagatur. Per accuratam potestatem extrusionis caliditatis et velocitatis, valores F 0.28-0.41 in materiarum p-typis effectae sunt. Pro n-type Bi₂Te₃, aligning extrusionem directionem cum textura initiali in-plano monstratum est ut duplicem saltem gradum texturae praebeat locus-temperatus tabellarius mobilitates 263 cm²V⁻¹s⁻¹ et factores potentiae appropinquantes 47.3 μWcm⁻¹K⁻².
Comparatio Structurae Internae
| Comparatio Item | Extruditur Bi₂Te₃-Sb₂Te₃ Materials | Traditional Zona liquescens Materials |
|---|---|---|
| Internum Structure | Densa compages textured | Directional crystal structure |
| Mechanica Processing | Superiore resistentia in sectione et extenuatione | More sensitivo ad vitia relatas FISSIO |
| Tenues Chip Fabricatio | 0,2 mm tenuibus TEC componentibus subsidia | Difficilius est ultra tenues processus |
| Materia Constantia | Imperium textura uniformitatem | Dependens cristallum incrementum conditionibus |
| Applications | Micro TEC, multi scaena TEC, subtilitas refrigerandi | Conventional TEC applications |
Quare Mechanica Properties minimam magnitudinem TEC Module determina
In frigidiore consilio thermoelectrico, simplex relatio imperat quam parva modulus fieri potest: minimum cruris altitudo a viribus mechanicis materiae limitatur. Crus thermoelectrica nimis tenuis est ad eius aream transversim sectionis fracturam in solidatione, aleam, vel cyclum thermarum. Haec cura theoretica non est — primarium est bottleneck in TEC miniaturization.
Processus extrusio directe hanc necessitatem alloquitur. Moles frumenti expolitio et densitas dislocationes introducens, extrusio substantialiter suscitat vires compressivas et tondendas cum materia liquata comparata.
N-Type et P-Type Mechanica Property Profiles
| Mechanica Property | N-Type Material | P-Type Material |
|---|---|---|
| Fortitudo compressive (MPa) | 54.0 | 66.0 |
| Fortitudo tondendas (MPa) | 16.0 | 21.0 |
| Young's Modulus (GPa) | 47.0 | 42.0 |
| Poisson's Ratio | 0.30 | 0.30 |
Hi valores significant marginem substantialem super id quod typice requiritur ad processum tenuium. Pro contextu, extra-p-typus compositorum Bi₂Te₃-basi, relata sunt cum compressivis viribus 189-226 MPa attingentibus et flexis viribus 126-139 MPa secundum extrusionem condiciones. Hae proprietates auctae sunt quae efficere possunt ut microparticulas cum dimensionibus secare tam parvas quam 100 × 100 × 200 μm³ sine fractura.
Scelerisque revolutio Reliability
Mechanica vis etiam diuturnum firmitatem sub cyclo scelerisque gubernat. Cum modulus TEC operatur, crura thermoelectrica repetuntur cyclos calefaciendi et refrigerandi. Frumenti limites sicut puncta infirma agunt ubi microcracks nucleare et propagare possunt. Subtilem, conglobata structura per extrusionem producta, scelerisque extollit magis uniformiter quam fissuram prone crystalli structurae materiai zonae liquefactae, resistentia ad cyclicum lassitudinem emendans.
0,2 mm Limen: Enabling Ultra tenues Chip Fabricatio
Facultas thermoelectricae ad materiam procedendi ad 0.2 mm crassitudinem non solum curiositatem fabricandam est - ut technologiam possit post novam machinarum refrigerationem compactam. Ad hanc crassitudinem, cruris thermoelectricae rationem habet altitudinis ad latitudinem quae appropinquat 1:1 ad elementum typicum geometriae, quod significat onus structurale in coetu praesertim compressivum magis quam flectit.
Tres factores extrudunt ut processus huius regiminis crassitudine efficiat.
Reducitur synthesis Sensitiva
Zona liquefacta Bi₂Te₃ facile in plano basali cohaeret. Cum laganum infra circiter 0,5 mm attenuatum est, etiam minora tractatio extollit rimas inchoare, quae per totum elementum propagatur. Processus extrusionis hanc bivium iter dissolvit introducendo misorientem grana et limites angulos humiles qui rima propagationis deflectunt. Effectus est materialis quae mechanicam abusum aleae aleae et conventus tolerare potest, et sine calamitosa fractura solidari.
Moderata Texture pro Congruentia Dicing
In multi-elemento TEC modulorum, omne crus notas electricas et thermas fere habere debet. Si orientatio textura ab elemento ad elementum variatur, effectus refrigerationis moduli vagus fit. Extrusio instrumentorum per longitudinem aequabili textura producit, ut elementa ex diversis positionibus in eodem instrumento sectis constantes proprietates exhibeant. Haec constantia magni momenti est in multi-scaena TEC configurationum, ubi centena elementa in trutina scelerisque operari debent.
Processing Equipment Compatibility
Mechanica vis materiae extrusae etiam afficit apparatum amni delectu. Quia materia detractione resistit, artifices superiores rates pascentes in lagano et aleas uti possunt, processus tempus et sumptus minuendo. Similiter systemata automated ligo-loci rariora elementa cum periculo fractionis inferiori tractare possunt, lineas conventus altiores-throughoutere.
Applications Quod Extrude Materias Thermoelectric
Commoda technica extrutionis in tangibiles utilitates transferunt per varias regiones applicationes ubi tenues, certae thermoelectricae elementa sunt essentialia.
Optical Communication and Laser Diode Cooling
Transceivers et diodes laser optica sunt valde temperatura-sensitiva. Necem summa, potentia output reducta, ac degradatio accelerata omnes consequuntur ex insufficiens potestate scelerisque. In 5G modulis opticis, exempli gratia, thermoelectricae coolers oportet laser dorsum temperaturas intra stricta tolerantias conservare, dum in fasciculis congruens in millimetrorum mensurantur.
0,2 mm-chiporum facultatem hanc exigentiam directe sustinet. Materiae thermoelectricae bi₂Te₃-extrusae fundatae validae sunt in applicationibus opticis moduli, ostendens vim temperaturae photonicis efficaciam cum potentia ad integrationem in communicationes, laser, et ultrarubrum systemata. Excelsa materiae vis compressiva efficit, ut crura thermoelectrica solida et conventus processuum in fabricandis transceptivis adhibitis superent, ubi scelerisque dilatatio mismatches materiae debiliores fracturas essent.

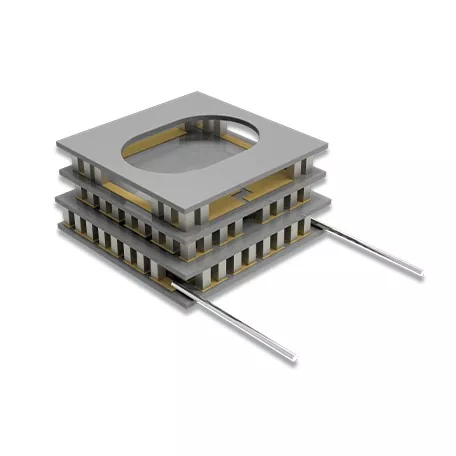

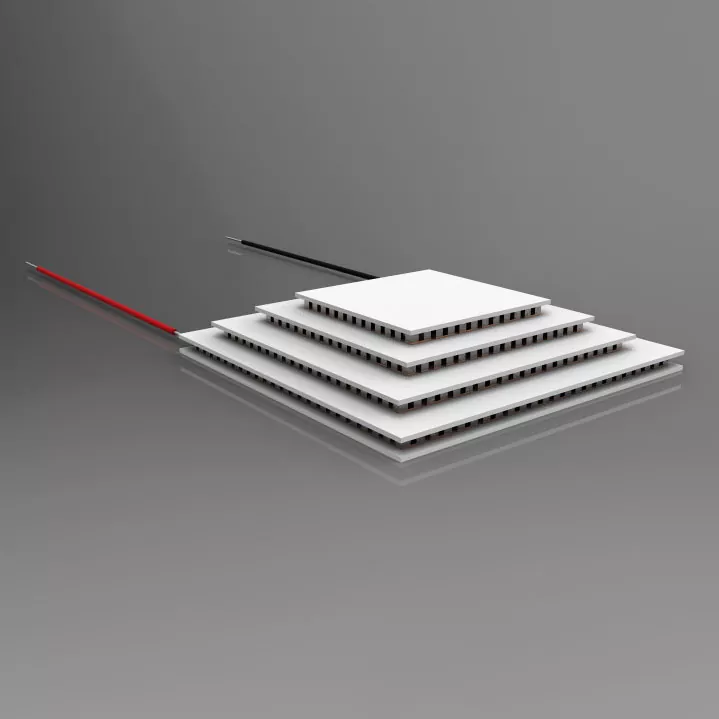

Multi scaena TEC Structures
Multi scaena thermoelectric coolers ACERVUS multiplex stratis thermoelectricis elementorum ad differentias temperaturas consequi potest quae unum scaena attingere non potest. Singulis additis scaena auget calorem flandi facultatem et rem impetrabilem T, sed etiam novas provocationes mechanicas inducit. Elementa in superioribus tenuiora esse debent, et in inferioribus gradibus constantiam praestare debent.
Extrusio technologiae speciatim adhibita est ad crura thermoelectrica fabricandi pro solido statu multi- stadii coolers in temperaturis operantibus usque ad circiter 140 K. Proprietates mechanicae materiae extrusae — praesertim resistentia fracturae in congregatione multiplicium structurarum arcte refertae — sunt quae faciunt has machinas fabricabiles cascades.
Medical and Laboratory Temperature Control
Cooleratores thermoelectricae late adhibentur in systematibus refrigerationis medicinae, instrumentorum laboratorium et instrumentorum investigationis ubi accurata moderatio temperatura critica est. Applicationes vagantur ne reagens stabilitatem in diagnostica machinis obtineat ad temperaturam sample temperandam in instrumentis analyticis.
In his fundis, materia thermoelectrica tam scelerisque effectio quam diuturno firmitate tradere debet. Materiae extructae Bi₂Te₃-Sb₂Te₃ necessariam coniunctionem offerunt: thermoelectrica effectus prope cella temperies comparabilis ad materiam zonam liquefactam, quae cum diuturnitate mechanica coniungitur quae operationem stabilem supra mille cyclos scelestos efficit.
Industrialis et Semiconductor Thermal Management
Magna-diametro extructa ingotis — diametris praesto usque ad 35 mm et longi- tudines 120 mm vel 240 mm — inserviunt productioni industriae TEC ubi majora elementa refrigerantia requiruntur. Applicationes includunt locales thermas administrationes in instrumento semiconductoris, systemata refrigerationis electronic, et machinas temperaturae industrialis. Scabilitas processus extrutionis permittit artifices ad incohata in voluminibus producere, quae impossibilia essent cum modorum incrementi unius crystalli.
Ab Ingot ad OMNIBUS: Vestibulum Capability et Qualitas Imperium
Materia thermoelectrica producta extructa requirit accessum integralem fabricandi, qui praeparationem materialem, extrusionem processus, elementum fabricationem, et conventus moduli requirit. Singulis scaena moderanda est ut notas microstructuras servet quae extructis materiis suis emolumentis faciendis dant.
Praeparatio materialis et extrusio
Processus incipit cum praeparatione compositionum solidorum Bi₂Te₃-Sb₂Te₃, cum accurata moderatione stoichiometriae et dopantiae gradus ad optatum tabellionis genus et intentionem consequendam. Materia praeparata tunc solidatur et extruitur sub condiciones rate moderata et intenta. Parametri extrusio — temperatura, celeritas, ratio reductionis — magnitudinem frumenti, textura intensio, et defectus densitatem determinant, quae omnes proprietates thermoelectricas et mechanicas inducunt.
Elementum Processing and Conventus
Post extrusionem, regulam in elementa thermoelectrica per laganum, aleam, et praeparationem superficiei discursum est. Aucta vis mechanicae materiae extrusae permittit extenuationem infestantibus ad 0,2 mm et aleam praecisam cum magno cede. Elementa deinde metalla, solidata, in modulos collecta sunt. Qualitas verificationis includit inspectionem dimensivam, mensurationem proprietatis electricae, ac probationem thermarum perficiendi.
Vestibulum ipsum
Linea productio completa ad materias thermoelectricas extructas et modulos includit:
- Fornax plumbi tingens: Nam solida efficiens elementi terminos
- Forma vibrationis machina adductius: Nam elementum precise positioning
- Machina welding: Pro connexione electrica
- Clibanus: Pro curatione et curatione scelerisque
- Dispensatio apparatus: nam tenaces application
- Lorem machina signationem: Nam modulus encapsulation
- Machina secans: nam laganum et aleam
- Apparatus concretionis: Nam solida formatio iuncturam
- Reflow solidatorium apparatibus: Nam summus reliability solidatorium
- Automatic machina plene excudendi: Nam metallization exemplaria
Frequenter Interrogata
Quae utilitas primaria extrutionis super zonam materiae thermoelectricae liquescens?
Extrusio densam et subtiliteram texturatam structuram producit quae vires mechanicas reddit praestantiores crystallis zonae liquatis. Haec utilitas vires adiuvat ut dimensiones tenuiores — usque ad 0,2 mm — sine fractura in sectione, tenui, vel congregatione expediantur, servato thermoelectric effectus competitive cum materia zonula liquata.
Potestne extructa materiae thermoelectricae thermoelectricae observantiae unius crystalli aequare?
Ita. Per fabricam moderatam orientationem et elegantiam frumenti, materias bi Structura subtilis grani etiam addit phonon spargens, qui cancellos scelerisque conductivity demittere potest, potentia ad altiorem meriti figuram augendam.
Quod chippis crassities ex extrusis adstantibus certo gigni potest?
Materiae extructae Bi₂Te₃-Sb₂Te₃ subsidium thermoelectricae fabricationis chippis usque ad 0,2 mm crassitudinem sunt. Haec facultas conceditur vi compressivae materiae (54-66 MPa) et tondendas vires (16-21 MPa), quae sufficientem structuram integritatem praebent propter processum ultra tenuem et automatum conventum.
Exstruuntur materiae multiformi TEC figurationibus aptae?
Absolute. Multi-scaena TECs per multa elementa et durabilitatem mechanicam per positis necessariam observantiam requirunt. Texturae uniformes et altae vires mechanicae materiae extrusae eas ad has applicationes idoneas faciunt, et technicae extrusio nominatim applicata ad crura fabricandi pro multi-scaena coolers operantium ad temperaturas usque ad ~140 K.
Quae dimensiones regulae praesto sunt pro materia thermoelectrica extructa?
Vexilliferis dimensionibus extructis inclusarum longitudinum 120 mm et 240 mm, diametri 25 mm, 30 mm et 35 mm. Hae dimensiones tam micro-TEC productionem elementi sustinent et majores partes refrigerationis industriae sustinent.
